初心者でも理解できる!プリント基板の素材の種類と違いをやさしく解説

こんにちは!今回は、電気・電子系の勉強を始めたばかりの方や、これからエンジニアとして羽ばたく皆さんに向けて、プリント基板(PCB)の材質について、わかりやすく・楽しく・ちょっとマニアックに解説していきます!

そもそも、プリント基板って?

プリント基板とは、電子部品を載せて配線するための「土台」です。

スマホ、パソコン、電子レンジ、ドローン……ほとんどの電子機器の中に入っていて、まさに「電子機器の骨組み」と言える存在です。

そしてこのプリント基板、見た目はどれも似ていても、実は中身の素材が全然違うこと、知ってましたか?


主な基板材質の種類

走る園児
走る園児

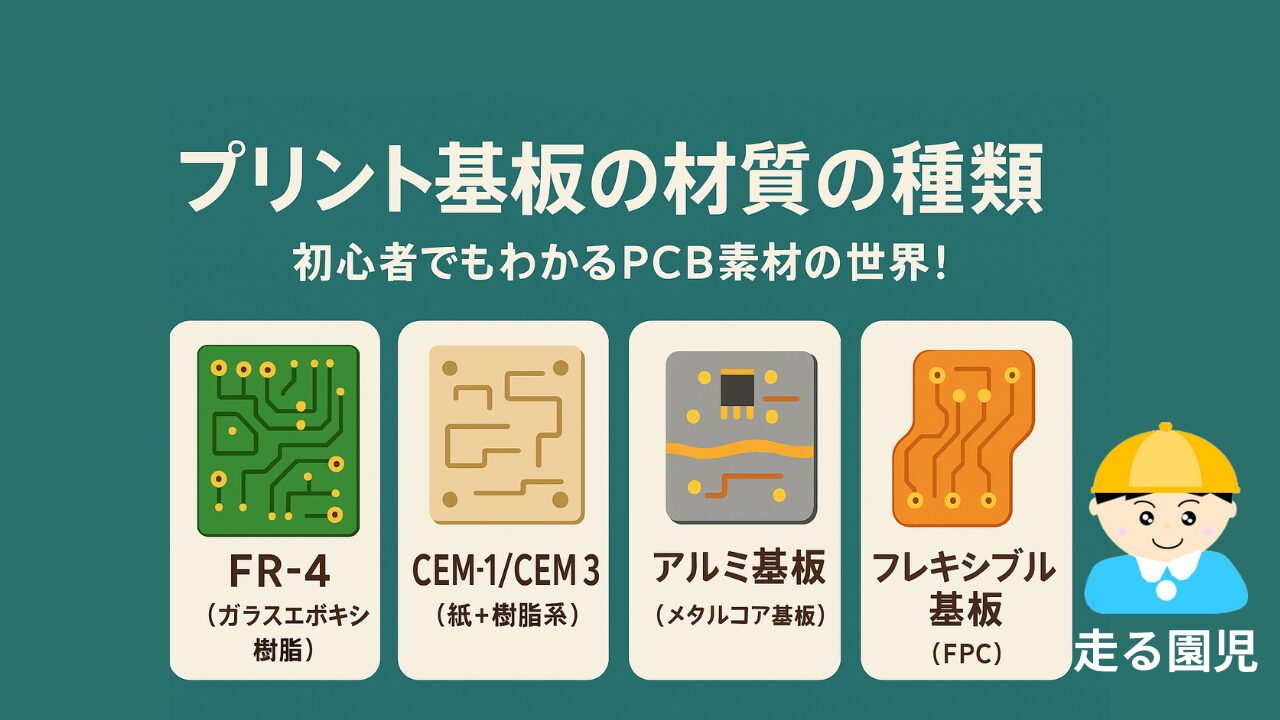

よく使われる代表的な基板材を4つ紹介しましょう。

① FR-4(ガラスエポキシ樹脂)

🧪 特徴

  • ガラス繊維エポキシ樹脂で固めた素材

  • 一番メジャーなPCB材質。汎用性が高く、広く使われています。

✅ 利点

  • 強度が高くて壊れにくい

  • 耐熱性・耐湿性が良好

  • 電気特性もそこそこ優秀

  • 難燃性グレードが高く、UL94 V-0(自己消火性あり)

❌ 欠点

  • 柔軟性がなく、曲げる用途には不向き

  • ハイエンド用途には電気特性がやや物足りない

💡 事例

  • 家電製品全般(テレビ、ゲーム機、家電リモコン)

  • 一般的な産業用電子機器

💰 コスト感

  • 中程度(コストと性能のバランス良し)


② CEM-1 / CEM-3(紙+樹脂系)

🧪 特徴

  • CEM-1:紙フェノールにガラスクロスが一部混ざったもの

  • CEM-3:FR-4に似てるが、より白っぽくて加工しやすい

✅ 利点

  • 安価!とにかく安い!

  • 加工がしやすく、穴あけやすい

  • 軽い

❌ 欠点

  • 機械的強度が低め

  • 耐熱性・耐湿性がFR-4に劣る

  • 難燃性が低く、燃えやすいものもある(グレードに注意)

💡 事例

  • おもちゃ、安価な家電、電子教材キットなど

💰 コスト感

  • 非常に安価(量産品向き)


③ アルミ基板(メタルコア基板)

🧪 特徴

  • 基材がアルミニウムで、放熱性能が高い

  • 絶縁層+銅箔+アルミ板という構造

✅ 利点

  • 熱をよく逃がす(ヒートシンク不要なことも)

  • 機械的に丈夫

  • 高出力LEDや電源回路に最適

❌ 欠点

  • 屈曲性ゼロ。折れません、曲がりません。

  • 両面実装が難しい

  • 高価(FR-4より高め)

💡 事例

  • LED照明、パワーアンプ、電源装置、モーター制御基板など

💰 コスト感

  • やや高め(熱設計が必要な回路なら費用対効果◎)


④ フレキシブル基板(FPC)

🧪 特徴

  • ポリイミドなどの高耐熱フィルムが基材

  • 曲がる!ぐにゃぐにゃする! 特殊な基板

✅ 利点

  • 折りたたみ・曲げ・可動部に使える

  • 軽量・薄型

  • 高密度実装可能(スマホやウェアラブルに最適)

❌ 欠点

  • 製造コストが高い

  • 信号線の制御が難しい(ノイズの影響を受けやすい)

  • メカ的に弱く、破れやすい

💡 事例

  • スマートフォン、ノートPCのヒンジ部、カメラの可動部など

💰 コスト感

  • 高価(小型・高機能機器向け)


難燃性・着火性の比較(ざっくり表)



材質難燃性(UL94)着火しやすさコメント
FR-4V-0低い自己消火性あり、安全◎
CEM-1 / 3V-1以下が多い中程度〜高いグレードに注意!
アルミ基板V-0(絶縁層による)低い金属コアで燃えにくい
フレキ基板V-0〜VTM-0低い高耐熱フィルム使用

まとめ:どの材質を選べばいいの?

👇 迷ったときの超ざっくりフローチャート!

  1. 安く仕上げたい? → CEM-1 / CEM-3

  2. バランス重視? → FR-4(とりあえずこれ!)

  3. 熱が心配? → アルミ基板

  4. 曲げたり折ったりしたい? → フレキシブル基板


おわりに

プリント基板の材質は、ただの「板」ではなく、製品の性能・コスト・安全性に直結する重要な要素です!
基板を選ぶというのは、エンジニアの腕の見せどころ。

最適な素材選びが、トラブルを減らし、製品の質をグッと高めてくれます。
